| 品牌：乔邑 | 型号：CS46H | 材质：碳钢 |
| 连接形式：法兰 | 种类：膜盒式 | 公称通径：15-50mm |
| 适用介质：蒸汽 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：蒸汽 |
| 零部件及配件：配件 | 形态：柱塞式 | 类型(通道位置)：直通式 |
| 规格：DN15-50 |

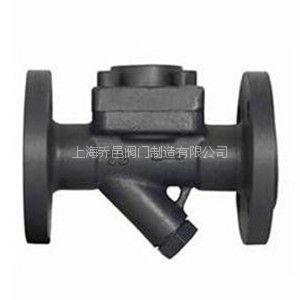

一、CS46H膜盒式疏水阀主要概述：
CS46H膜盒式疏水阀根据阀腔内温度的变化是成波纹管内感温液体的汽化或冷凝，波纹管的内压产生变化而驱使波纹管带动阀芯作移位启闭阀座孔，达到阻汽排水。该阀是目前广泛的实用、节能环保疏水阀，是供热流中蒸汽主管线，小型加热设备和石化行业的物料伴热，阀料伴热上的热疏水阀之一。
二、CS46H膜盒式疏水阀产品特点：
1、启闭动作灵敏、可旅，自动排空气性能好，能确保加热流升温快。
2、在低温环境中不怕冻、防水击、耐过热。
3、体积小，重量轻，并且任何方式均可安装。
4、在极少冷凝水形成的工况下，都无新鲜蒸汽泄漏。
三、CS46H膜盒式疏水阀工作原理：
CS46H膜盒式疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。阀门处于开启位置。当 冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化 控制阀门开关，起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃ 和 30 ℃ 两种膜盒供选择。
四、CS46H膜盒式疏水阀主要零件材料:
| 部件名称 | 材 料 |
| 阀体 阀盖 | WCB |
| 膜盒 | 1Cr18Ni9Ti |
| 膜片 | 哈氏合金 |
| 阀座 | 3Cr13 |
| 过滤网 | 1Cr18Ni9Ti |
五、CS46H膜盒式疏水阀主要外形尺寸：
产品型号 | 通径 (mm) | 连接方式 | 阀体材料 | 工作压力 | 允许温度℃ | 外形尺寸 (mm) | |||
L | H1 | H2 | W | ||||||
CS16H-16C | 15-20 | 内螺纹 | WCB | 0.05~1.6 | 250 | 100 | 58 | 55 | 70 |
25 | 0.05~1.6 | 250 | 120 | 58 | 55 | 70 | |||
32-40 | 0.05~1.6 | 250 | 150 | 68 | 68 | 90 | |||
50 | 0.05~1.6 | 250 | 160 | 68 | 68 | 90 | |||
CS46H-25C | 15-20 | 法兰 | WCB | 0.05~2.5 | 250 | 150 | 58 | 55 | 70 |
25 | 0.05~2.5 | 250 | 160 | 58 | 55 | 70 | |||
30-50 | 0.05~2.5 | 250 | 230 | 85 | 60 | 120 | |||
上海乔邑阀门为您提供专业的【CS46H膜盒式疏水阀】解决方案，如有任何疑问，我们将尽心尽力为您解答！本文中所有文字、数据、图片均只适用于参考，若需要了解更多的性能参数、结构尺寸、价格等详情，请与我们联系！
