| 品牌：乔邑 | 型号：HR | 材质：碳钢 |
| 连接形式：螺纹 | 种类：圆盘式 | 公称通径：15-50mm |
| 适用介质：蒸汽 | 压力环境：高压 | 工作温度：高温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：蒸汽 |
| 零部件及配件：配件 | 形态：柱塞式 | 类型(通道位置)：直通式 |
| 规格：DN15-50 |

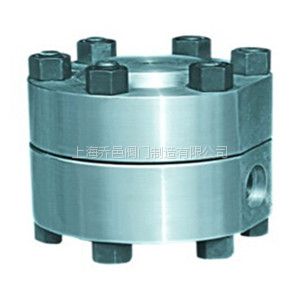

一、丝扣高温高压圆盘式疏水阀主要概述：
丝扣高温高压圆盘式疏水阀适用于蒸汽管路及蒸汽设备上，起到阻止蒸汽泄漏，排除凝结水的作用，从而达到节能和防止水锤现象及其可能引起的故障。
二、丝扣高温高压圆盘式疏水阀工作原理：
丝扣高温高压圆盘式疏水阀用于高温高压的饱和和蒸汽主管和透平机的蒸汽亚临界状态使用。阀内部装有自动吹除装置。新型皇冠式阀片、密封极为可靠。蒸汽保温装置，高效节能。可迅速排出设备起动时的空气殛冷凝结水、排量大、漏汽率小。抗蚀性强．动作可靠，经久耐用。在工作压力范围内，无需调整，节能***。
三、丝扣高温高压圆盘式疏水阀主要外形尺寸：
产品型号 | 口径 | 连接方式 | 允许温度℃ | 阀体材质 | 外形尺寸 | |||
L | H1 | H2 | W | |||||
HRF3 | 15 | 法兰 | 500 | WC6 | 230 | 78 | 35 | 135 |
20 | 法兰 | 500 | WC6 | 230 | 78 | 35 | 135 | |
25 | 法兰 | 500 | WC6 | 230 | 78 | 35 | 135 | |
HRW3 | 15 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 |
20 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 | |
25 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 | |
HR3 | 15 | 内螺纹 | 500 | WC6 | 130 | 78 | 35 | 135 |
20 | 内螺纹 | 500 | WC6 | 130 | 78 | 35 | 135 | |
25 | 内螺纹 | 500 | WC6 | 130 | 78 | 35 | 135 | |
HRF150 | 15 | 法兰 | 500 | WC6 | 130 | 122 | 58 | 228 |
20 | 法兰 | 500 | WC6 | 400 | 122 | 58 | 228 | |
25 | 法兰 | 500 | WC6 | 400 | 122 | 58 | 228 | |
32 | 法兰 | 500 | WC6 | 400 | 122 | 58 | 228 | |
40 | 法兰 | 500 | WC6 | 400 | 122 | 58 | 228 | |
50 | 法兰 | 500 | WC6 | 400 | 122 | 58 | 228 | |
HRW150 CS49H-160V | 15 | 承插焊 | 500 | WC6 | 220 | 122 | 58 | 228 |
20 | 承插焊 | 500 | WC6 | 220 | 122 | 58 | 228 | |
25 | 承插焊 | 500 | WC6 | 220 | 122 | 58 | 228 | |
32 | 承插焊 | 500 | WC6 | 320 | 122 | 58 | 228 | |
40 | 承插焊 | 500 | WC6 | 320 | 122 | 58 | 228 | |
50 | 承插焊 | 500 | WC6 | 320 | 122 | 58 | 228 | |
上海乔邑阀门为您提供专业的【丝扣高温高压圆盘式疏水阀】解决方案，如有任何疑问，我们将尽心尽力为您解答！本文中所有文字、数据、图片均只适用于参考，若需要了解更多的性能参数、结构尺寸、价格等详情，请与我们联系！
