上海乔邑阀门制造有限公司是【QY641F氧气气动切断阀】生产厂家，备有大量现货以***销售！公司恪守“质量、诚信经营"的宗旨，为客户提供物美价廉的产品和完善的售后服务，欢迎咨询选购！

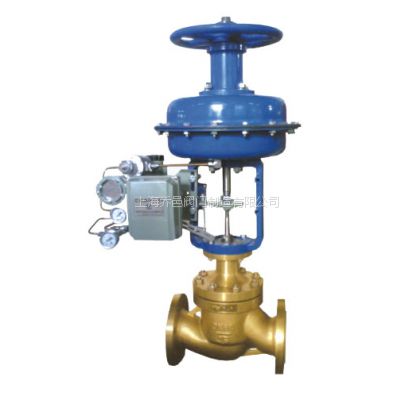

QY641F氧气气动切断阀由切断机构与气动活塞执行机构组成。切断机构采用直通单座形成，DN20阀芯为单导向，DN25～200阀芯为双导向，具有结构简单、操作方便、使用可靠、快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体介质，要求快速严密关闭，快速放空的自动控制系统中。
产品符合GB/T4213-92。
主要零件材料
零件名称 | 材料 |
阀体、阀盖 | ZG270-500、ZG1Cr18Ni9Ti |
阀杆、阀芯 | 1Cr18Ni9 |
密封填料 | V型聚四氟乙烯 |
密封垫 | 1Cr18Ni9夹石棉板 |
蜗杆 | 45 |
O型密封圈 | 耐油橡胶 |
压缩弹簧 | 60Si2Mn |
支架 | HT270 |
蜗轮箱、蜗轮、气缸、轴承盖、活塞 | HT200 |
推杆 | 2Cr13 |
型号、规格
类别 | 软密封 | 硬密封 | 常温型 | 中温型 | 高温型 | 低温型 | 型号 | ZSPQ-40 | ZSPQ-40G | ZSPQ-40G | ZSPQ-40D | 规格 | DN20～200 |
技术参数和性能指标
切断机构主要技术参数公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 阀座直径 mm | 26 | 43 | 43 | 52 | 62 | 79 | 94 | 115 | 145 | 166 | 216 | 可与本公司
商洽生产 | 额定流量系数 Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 | 公称压力 MPa | 4.0(JB/T79·2-94) | 行程 mm | 16 | 25 | 40 | 60 | 介质温度 ℃ | -16～150(常温)；-60～450(中温)；-60～550（高温）；-250～60（低温）； | 流量特性 | 两位快开式 | 配执行机构 | ZSD-D | ZSD-3 | ZSD-5 | ZSD-7 | 法兰尺寸、型式 | 按JB/T79·2-94凹式（常、中、高温）；按JB/T79·3-94榫槽式（低温） | 阀体材质 | ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti |
活塞执行机构主要技术参数型号 | ZSD-D | ZSD-3 | ZSD-5 | ZSD-7 | 活塞直径 mm | 150 | 200 | 300 | 400 | 有效面积 cm2 | 175 | 305 | 700 | 1245 | 行程 mm | 16 | 25 | 40 | 60 | 进气孔螺纹 | M16×1.5 | M20×1.5 | M24×2 | 输出力 N | 7200 | 12800 | 29300 | 5200 | 可配附件 | 空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等 | 操作气源压力 KPa | 500 |
气动切断阀性能指标公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 泄漏量
滴/min | 软密封 | 0 | 硬密封 | 1 | 3 | 5 | 7 | 9 | 切断时间 S | 1～2 | 2～4 |
额定行程偏差%
| +10 |
注：泄漏量试验介质为水
允许压差 MPa公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 允许压差 | 气开 | 4.0 | 4.0 | 4.0 | 2.8 | 3.5 | 2.4 | 气关 | 4.0 | 2.5 | 1.7 | 1.0 | 1.1 | 0.8 | 0.6 |
许用介质压力和工作温度的关系阀体材质 | 公称压力为4.0MPa介质工作温度℃ | 200 | 250 | 300 | 350 | ＜400 | ＜425 | ＜450 | ＜475 | ＜500 | ＜510 | ＜525 | ＜550 | 工作压力MPa | ZG270-500
ZG1Cr18Ni9Ti | 4.0 | 3.7 | 3.3 | 3.0 | 2.8 | 2.3 | 1.8 |
|
|
|
|
|
|
|
| 4.0 | 3.6 | 3.4 | 3.2 | 2.8 | 2.2 | 2.0 | 1.7 | 1.4 |
|
|
上海乔邑阀门为您提供专业的【QY641F氧气气动切断阀】解决方案，如有任何疑问，我们将尽心尽力为您解答！本文中所有文字、数据、图片均只适用于参考，若需要了解更多的性能参数、结构尺寸、价格等详情，请与我们联系！
