| 品牌：乔邑 | 型号：ZCS | 材质：铜 |
| 类型(通道位置)：二通式 | 连接形式：法兰 | 公称通径：15-300mm |
| 适用介质：水 | 流动方向：单向 | 零部件及配件：配件 |
| 用途：截止 | 形态：柱塞式 | 压力环境：常压 |
| 工作温度：常温℃ | 标准：国标 | 规格：DN15-300 |
| 规格1：DN15-300 |

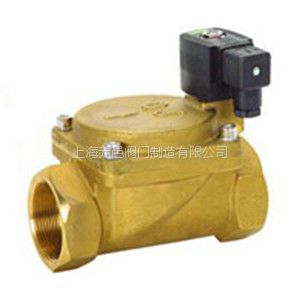

一、ZCS全铜水用电磁阀主要概述：
ZCS全铜水用电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。
本阀为二次开阀的先导式电磁阀，其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。 常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封闭。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭状态。
二、ZCS全铜水用电磁阀主要技术参数：
工作介质DN | 水、粘度≤4E的油及其它非腐蚀性流体 | ||||||||||||||
介质温度℃ | ≤60 | ||||||||||||||
公称压力（Mpa） | 1.0 | ||||||||||||||
工作压差（Mpa） | 0.05~1.0 | 0.1~1.0 | 0.15~1.0 | ||||||||||||
电源电压 | AC220V其余规格可作特殊订货 | ||||||||||||||
额定流量系数（KV） | 按JB/T7352-94规定 | ||||||||||||||
写落量（ml/min） | 按JB/T7352-94·F规定 | ||||||||||||||
公称通径（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
功耗 | 36VA | 50VA | |||||||||||||
三、ZCS全铜水用电磁阀主要外形尺寸：
公称通径DN | 内螺纹连接 | 法兰连接 | |||||||||
外形尺寸 | 内螺纹 | 外形尺寸 | 法兰尺寸 | ||||||||
H | L | G | H | L | D | D1 | D2 | n-d | b | f | |
15 | 112 | 80 | 1/2 | ||||||||
20 | 119 | 80 | 3/4 | ||||||||
25 | 123 | 90 | 1 | 130 | 160 | 115 | 85 | 65 | 4-φ14 | 16 | 3 |
32 | 137 | 140 | 11/4 | 137 | 180 | 140 | 100 | 76 | 4-φ18 | 18 | 3 |
40 | 152 | 156 | 11/2 | 152 | 200 | 150 | 110 | 84 | 4-φ18 | 18 | 3 |
50 | 164 | 180 | 2 | 152 | 230 | 165 | 125 | 99 | 4-φ18 | 20 | 3 |
65 | 222 | 290 | 185 | 145 | 118 | 4-φ18 | 20 | 3 | |||
80 | 239 | 310 | 200 | 160 | 132 | 4-φ18 | 22 | 3 | |||
100 | 255 | 350 | 220 | 180 | 156 | 4-φ18 | 24 | 3 | |||
125 | 416 | 400 | 250 | 210 | 184 | 4-φ18 | 26 | 3 | |||
150 | 440 | 480 | 285 | 240 | 211 | 8-φ22 | 26 | 3 | |||
200 | 443 | 600 | 340 | 295 | 266 | 8-φ22 | 26 | 3 | |||
250 | 493 | 730 | 395 | 350 | 319 | 8-φ22 | 28 | 3 | |||
300 | 549 | 850 | 445 | 400 | 370 | 8-φ22 | 28 | 4 | |||
上海乔邑阀门为您提供专业的【ZCS全铜水用电磁阀】解决方案，如有任何疑问，我们将尽心尽力为您解答！本文中所有文字、数据、图片均只适用于参考，若需要了解更多的性能参数、结构尺寸、价格等详情，请与我们联系！
